Teclas doble conmutador en distinta posición

[Coitocircuito]

Los 2 circuitos son independientes, uno el rojo y otro el azul



Se invierten uno, con respecto al otro cambiado la posición de los cables grises a la borna de la flecha que está debajo



[Fernando Rodríguez]

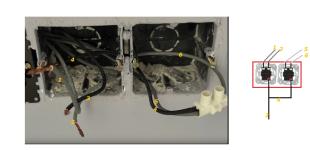

Así es como lo he hecho, lo puedes ver en primera foto. He probado con otro conmutador y con el mismo resultado. He hecho varias pruebas de ensayo y error y todas negativas. No se me ocurre qué más puedo hacer.



[Coitocircuito]

Hay algo que no me cuadra:

Si los conmutadores encendían y apagaban, y si el problema era que una de las teclas quedaba invertida, TIENE QUE FUNCIONAR invirtiendo los cables



[Fernando Rodríguez]

Con invertir los cables ¿quieres decir intercambiar los cables, los que estaban a un lado ponerlos al otro? Lo probaré, pero pienso que es lo mismo.



[Fernando Rodríguez]

Buenas tardes, lo he hecho invirtiendo los cables y las teclas se quedan cambiadas. Desisto. Muchas gracias por tu ayuda y soporte..



[Coitocircuito]

Buenas tardes, lo he hecho invirtiendo los cables y las teclas se quedan cambiadas. Desisto. Muchas gracias por tu ayuda y soporte..

Algo estás haciendo mal: voy empezar por el principio:

Tenemos 2 conmutadas y 2 cruzamientos


Si haces los puentes en los cruzamientos te queda el esquema tal que así



En ese supuesto siempre estás a expensas de la posición de la tecla en el conmutador contrario. Pero como sólo vas a trabajar con un conmutador, usado como
interruptor la cosa queda así


Y ahí, dependiendo en la borna que conectes el cable suelto, se encenderá la luz adoptando la posición de la tecla que desees en el conmutador
