Como termino este circuito?

[abyss]

Buenas!

Primero de todo, soy bastante novato, es mi primer circuito "complejo" (Si, para mi lo es ;( )

Este circuito (Adjunto en fotos) es el que tenemos fuera de casa, son las luces del exterior (2 fuentes de luz de 3 bombillas de bajo consumo cada fuente) + bomba de agua +

Me gustaria saber como hacer para conectarlo todo y que quede funcional, cada switch controlando una de las fuentes de luz, que a su vez son controladas por el interruptor de tiempo.

Actualmente el sistema está como veis en la foto, solo conectada la bomba de la piscina, la cual funciona así perfectamente.

Chapuzeando consigo hacer que todo funcione, menos el interruptor doble de luz, en vez de controlar las luces de forma independiente, las controla todas
Nota: La bomba de agua funciona bien, el anterior dueño lo dejó todo enchufado como veis, con su respectivo interruptor de tiempo. El interruptor de tiempo externo son para las luces.



[Coitocircuito]

Hola

Tienes que colocar un automático de 10 A, como máximo, para las luces

El Dinuy es un reloj con contactos en el que tú programas las horas entre las cuales quieres que funcione las luces en función del estado de los interruptores. Tema diferente sería poner un temporizador en el que programas el tiempo que quieres que esté encendida la luz (parece lo mismo, pero no lo es)

El enchufe también lo puedes coger a la salida de ese automático, pero lo suyo sería que lo hicieras en otro, de 16 A

El cable de tierra a la carcasa de la luminaria...a no ser que esta sea de doble aislamiento y no lo precise

Un saludo



[abyss]

Hola

Tienes que colocar un automático de 10 A, como máximo, para las luces
Ver el archivo adjunto 6358
El Dinuy es un reloj con contactos en el que tú programas las horas entre las cuales quieres que funcione las luces en función del estado de los interruptores. Tema diferente sería poner un temporizador en el que programas el tiempo que quieres que esté encendida la luz (parece lo mismo, pero no lo es)

El enchufe también lo puedes coger a la salida de ese automático, pero lo suyo sería que lo hicieras en otro, de 16 A

El cable de tierra a la carcasa de la luminaria...a no ser que esta sea de doble aislamiento y no lo precise

Un saludo

Gracias @Coitocircuito por la ayuda

Mi intención es que las luces exteriores enciendan automáticamente en el mismo intervalo horario (de noche) , pero a la vez quiero tener la posibilidad de apagarlas si quiero, de forma individual

Te dejo varias preguntas;

1- Es necesario un Contactor? he visto muchos esquemas electricos de luces y interruptores horarios donde lo incluyen siempre. Revisando bien, son en total 9 bombillas de bajo consumo. (Quizás en un futuro añada unas más).

2-Tengo por casa varios automaticos Schneider de sobra, de 10A, 25A y 40A, pero todos son bastante gruesos ( y caros por lo que veo), no se si es porque son de 2P y el que me enseñas en la foto es de 1P+N. Me serviría el de 10A?



[Coitocircuito]

Gracias @Coitocircuito por la ayuda

Mi intención es que las luces exteriores enciendan automáticamente en el mismo intervalo horario (de noche) , pero a la vez quiero tener la posibilidad de apagarlas si quiero, de forma individual

Con el esquema que te adjunté tienes esa posibilidad

Te dejo varias preguntas;

1- Es necesario un Contactor? he visto muchos esquemas electricos de luces y interruptores horarios donde lo incluyen siempre. Revisando bien, son en total 9 bombillas de bajo consumo. (Quizás en un futuro añada unas más).

El DINUY puede conmutar 16 A resistivos o 4 A inductivos. Las lámparas LED son cuasi inductivas. Aquí tienes cuántas soporta



Respecto al uso de un contactor, en montajes industriales, siempre se hace: garantizas que nunca la avería por cortocircuito vaya a joder el temporizador. Ahora bien, en tu caso, al querer maniobrar independientemente desde cada interruptor, estás limitado por la capacidad del contacto de este, la cual es idéntica a la que soporta el reloj. Así que si quieres utilizar contactor tendrás que colocar uno por cada circuito (modular, de 25 ó 40 A)

2-Tengo por casa varios automaticos Schneider de sobra, de 10A, 25A y 40A, pero todos son bastante gruesos ( y caros por lo que veo), no se si es porque son de 2P y el que me enseñas en la foto es de 1P+N. Me serviría el de 10A?

El automático que colgué es un DPN que, maniobrando ambos contactos, tiene la misma anchura que un automático de 1 solo polo. (lo hice así por si no tuvieras suficiente espacio en el cuadro) El utilizar el que citas no reporta ningún problema...siempre que sea de 10 A



[abyss]

Con el esquema que te adjunté tienes esa posibilidad

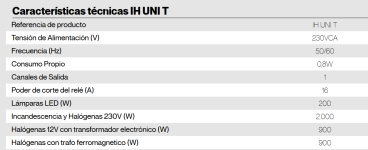

El DINUY puede conmutar 16 A resistivos o 4 A inductivos. Las lámparas LED son cuasi inductivas. Aquí tienes cuántas soporta

Ver el archivo adjunto 6361

Respecto al uso de un contactor, en montajes industriales, siempre se hace: garantizas que nunca la avería por cortocircuito vaya a joder el temporizador. Ahora bien, en tu caso, al querer maniobrar independientemente desde cada interruptor, estás limitado por la capacidad del contacto de este, la cual es idéntica a la que soporta el reloj. Así que si quieres utilizar contactor tendrás que colocar uno por cada circuito (modular, de 25 ó 40 A)

Ver el archivo adjunto 6362

El automático que colgué es un DPN que, maniobrando ambos contactos, tiene la misma anchura que un automático de 1 solo polo. (lo hice así por si no tuvieras suficiente espacio en el cuadro) El utilizar el que citas no reporta ningún problema...siempre que sea de 10 A

Pues lo hice como me indicaste y está todo perfecto! Muchas gracias compañero @Coitocircuito
