Magnetotérmicos bipolares e instalaciones de dos fases

[jrotaetxe]

Hola a todos.

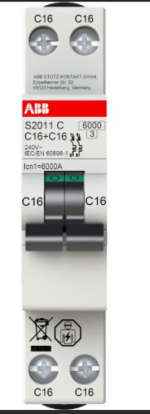

Tengo una duda de las gordas y es la razón por la cual un magenetotermico del tipo del de la imagen no se pueda instalar en instalaciones con dos fases de 220 Vac. Hay protección en los dos polos y el corte es bipolar, pero en algunos sitios indican que sólo son aptas para instalaciones Fase-Neutro.
En mi cabeza, los voltios no son tan selectivos, y si hay protección en los dos polos y la apertura es bipolar, son perfectamente usables en instalaciones de 220 fase-fase....
Estamos hablando de reglamento en España, por si hay diferencias
A ver si alguien me lo aclara
Gracias anticipadas



[PcFex]

Solo tienes que ver como funcionan por dentro y como veras el polo activo o fase arrastra al neutro en caso de corte.
Seguro que cuando lo vea C.C te da una explicación mucho mas técnica que yo.
Hace tiempo que deje este mundo y lo cambie por Tux



[jrotaetxe]

Solo tienes que ver como funcionan por dentro y como veras el polo activo o fase arrastra al neutro en caso de corte.
Seguro que cuando lo vea C.C te da una explicación mucho mas técnica que yo.
Hace tiempo que deje este mundo y lo cambie por Tux

...

Hola, PcFex. Muchísimas gracias por tu respuesta.
No parece que sea el caso de una fase protegida y el neutro "arrastrado". Observa que ambos polos tienen los símbolos de protección térmica (escaloncito) y magnética (semicirculito), por lo que ambos polos están protegidos y si se produce un fenómeno de sobrecarga o sobrecorriente por cualquiera de ellas, el disparo va a ser bipolar...
Mira el dibujito del "wiring diagram". Es por eso que estoy mosca.... Todo indica que pueden aplicarse, pero en algunos sitios dicen que no...
Es una faena tener dos fases. Necesitas magnetos de este tipo (protegidos en ambas fases) que ocupan espacio en la caja...



[jrotaetxe]

Brujuleando por el foro he leído que si tienes diferencial en cabecera, puedes instalar (cumpliendo el reglamento) protecciones de P+N en instalación de dos fases, con corte en los dos polos pero protección sólo en una. Parece bastante razonable, con lo que espero confirmación, ya que me arreglaría la vida.



[PcFex]

Hola, PcFex. Muchísimas gracias por tu respuesta.
No parece que sea el caso de una fase protegida y el neutro "arrastrado". Observa que ambos polos tienen los símbolos de protección térmica (escaloncito) y magnética (semicirculito), por lo que ambos polos están protegidos y si se produce un fenómeno de sobrecarga o sobrecorriente por cualquiera de ellas, el disparo va a ser bipolar...
Mira el dibujito del "wiring diagram". Es por eso que estoy mosca.... Todo indica que pueden aplicarse, pero en algunos sitios dicen que no...
Es una faena tener dos fases. Necesitas magnetos de este tipo (protegidos en ambas fases) que ocupan espacio en la caja...

Yo me refería al Pía de 1+N
Por supuesto que un pía con corte bipolar si se conecta 1+N en caso de corto también va a saltar, en instalaciones con neutro es mas recomendable usar 1+N que posiblemente cuando se rearman entra un segundo antes el neutro que la fase.
como cuando se pone un casquillo de neutro en un portafusibles.



[Coitocircuito]

Brujuleando por el foro he leído que si tienes diferencial en cabecera, puedes instalar (cumpliendo el reglamento) protecciones de P+N en instalación de dos fases, con corte en los dos polos pero protección sólo en una. Parece bastante razonable, con lo que espero confirmación, ya que me arreglaría la vida.

Esto es lo que hay

La pregunta del millón es qué sucedería si el ID no llegara a disparar



[Coitocircuito]

Esa hoja la puedes encontrar en el REBT BT 22



[jrotaetxe]

Esto es lo que hay

La pregunta del millón es qué sucedería si el ID no llegara a disparar

....jejejejjjjj
Si no fuga a la otra fase (disparo magneto de la fase protegida) y no fuga a tierra (disparo diferencial)... ¿A dónde c.ño estaría fugando?
Eso es lo que me traía loco y que, al ver tu intervención en otro hilo, me ha tranquilizado "un poco".
No es que sea feliz protegiendo solo una fase y fiándolo todo al ID si falla la otra, pero es que en la caja de magnetos no cabe un alfiler y quiero poner trastos e los inteligentes, que me indiquen el consumo por circuito. Pero tampoco la quiero liar, así que mejor preguntar a los que están todo el día con estas zarandajas
Muchísimas gracias a los dos. Cada vez que veo los foros me maravillo de lo maja que es la gente intentando ayudar. Intentaré hacer mi parte...
Un saludo



[Coitocircuito]

Yo no me dedico al sector "Terciario-Vivienda" PERO caso de tener problemas de espacio en una caja de automáticos superpondría sobre ella una caja de superficie "la mayor que quepa" Dejaría la anterior pelada de automáticos y pondría bornas de carril : Cablearía de automáticos a esas bornas...
