Instalar termostato digital para acumulador de calefacion

Roli

Nuevo miembro
Hola tengo problemas para colocar un termostato digital marca siemens modelo RDH100 para un acumulador electrico dinamico de calefacion marca siemensHe quitado el termostato viejo que es de ruleta marca Niessen que lleva 3 cables azul,marron ,gris el azul va en N el marron en L y el gris en otro y al colocar el digital pongo el cable marron en el borne LX el cable azul en L1 y el cable gris en L2 y cuando le pido al termostato subir la temperatura no me funciona el ventilador de espulsar calor del acumulador d calefacion dinamico cambio los cables en otra posicion y me sigue sin funcionar si alguna persona me da una idea lo agradezco.gracias .adjunto fotos de termostato viejo y nuevo

M

Miembro eliminado

Guest
Hola, sube las fotos de los dos termostatos. Gracias


Coitocircuito

Miembro Bronce
Hola
Lo mas probable es que te hayas cargado el contacto del termostato digital. Este sólo necesita la fase y el gris. El termostato analógico lleva alimentación para un precaldeo del bimetal, cosa que se hace con el neutro, pues él controla sobre la fase. El digital no necesita alimentación. Así que si metiste fase y neutro a sus contactos vete rezando por él

Puedes hacer una prueba en manual, juntado la fase con el gris y así ya sales de dudas

Última edición:
M

Miembro eliminado

Guest
uffff, siento decirte que no veo el texto. Sube sólo fotos de los dos termostatos por su parte trasera, tal como has puesto, pero más grandes a ver si consigo leer.


Roli

Nuevo miembro
Hola
Lo mas probable es que te hayas cargado el contacto del termostato digital. Este sólo necesita la fase y el gris. El termostato analógico lleva alimentación para un precaldeo del bimetal, cosa que se hace con el neutro, pues él controla sobre la fase. El digital no necesita alimentación. Así que si metiste fase y neutro a sus contactos vete rezando por él

Puedes hacer una prueba en manual, juntado la fase con el gris y así ya sales de dudas
Ver el archivo adjunto 1550
Hola, la fase sera el marron y el gris que funcion hace y juntos como dices 20220109_235742 termostato.jpg20220108_212247 termostato.jpg20220108_175527 termostato (1).jpg

M

Miembro eliminado

Guest
sólo el de Siemens, lo puedes sacar más grande???? jajaj y perdona pero es que no logro leer. El de Niessen sí lo puedo leer.

M

Miembro eliminado

Guest

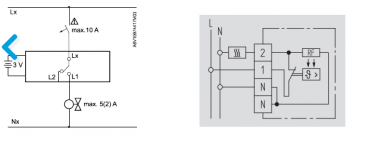

Buenos días, debes poner el cable marrón en LX y el cable gris en L1. El cable azúl parece que para este termostato Siemens no lo lleva a no ser que falte alguna bornera más y que no logro ver en el termostato nuevo.


Saludos


Coitocircuito

Miembro Bronce
Hola, la fase sera el marron y el gris que funcion hace y juntos como dices Ver el archivo adjunto 1559Ver el archivo adjunto 1560Ver el archivo adjunto 1562
Hola

Si juntas los cables marrón (fase) y gris (salida contacto termostato) lo que haces es simular en manual la función del termostato. Es decir el ventilador se pone a funcionar.

Puede darse la circunstancia que quien cableó no haya respetado los colores y la salida del termostato sea neutro/gris

Lo que nunca puedes hacer es unir marrón/azul (fase/neutro) pues te cargas el contacto del termostato

Saludos


Roli

Nuevo miembro
Hola

Si juntas los cables marrón (fase) y gris (salida contacto termostato) lo que haces es simular en manual la función del termostato. Es decir el ventilador se pone a funcionar.

Puede darse la circunstancia que quien cableó no haya respetado los colores y la salida del termostato sea neutro/gris

Lo que nunca puedes hacer es unir marrón/azul (fase/neutro) pues te cargas el contacto del termostato

Saludos
Hola hice lo que dices junte marron y gris manual y si funciona el ventilador del acumulador .pero al conectar en el termostato el marron al LX y el gris al L1 no me funciona ni bajando ni subiendo la temperatura en el termostato.luego puse el gris en el L2 y em marron le deje en el LX y al acoplar la carcasa del termostato si que arranca el ventilador del acumulador pero no para.no se que pasa .gracias

M

Miembro eliminado

Guest
Buenos días, el esquema correcto es el que te he hecho pero porqué no subes el manual del termostato nuevo porque falta algo y en la foto que has subido sólo se ve su contacto conmutado.


Roli

Nuevo miembro
Buenos días, debes poner el cable marrón en LX y el cable gris en L1. El cable azúl parece que para este termostato Siemens no lo lleva a no ser que falte alguna bornera más y que no logro ver en el termostato nuevo.


Saludos

Hola

Si juntas los cables marrón (fase) y gris (salida contacto termostato) lo que haces es simular en manual la función del termostato. Es decir el ventilador se pone a funcionar.

Puede darse la circunstancia que quien cableó no haya respetado los colores y la salida del termostato sea neutro/gris

Lo que nunca puedes hacer es unir marrón/azul (fase/neutro) pues te cargas el contacto del termostato

Saludos

Hola

Si juntas los cables marrón (fase) y gris (salida contacto termostato) lo que haces es simular en manual la función del termostato. Es decir el ventilador se pone a funcionar.

Puede darse la circunstancia que quien cableó no haya respetado los colores y la salida del termostato sea neutro/gris

Lo que nunca puedes hacer es unir marrón/azul (fase/neutro) pues te cargas el contacto del termostato

Saludos


Roli

Nuevo miembro
Hola

Si juntas los cables marrón (fase) y gris (salida contacto termostato) lo que haces es simular en manual la función del termostato. Es decir el ventilador se pone a funcionar.

Puede darse la circunstancia que quien cableó no haya respetado los colores y la salida del termostato sea neutro/gris

Lo que nunca puedes hacer es unir marrón/azul (fase/neutro) pues te cargas el contacto del termostato

Saludos
junte marron y gris manual y si funciona el ventilador del acumulador .pero al conectar en el termostato el marron al LX y el gris al L1 no me funciona ni bajando ni subiendo la temperatura en el termostato.luego puse el gris en el L2 y em marron le deje en el LX y al acoplar la carcasa del termostato si que arranca el ventilador del acumulador pero no para.no se que pasa .gracias

M

Miembro eliminado

Guest
Buenos días, el esquema correcto es el que te he hecho pero porqué no subes el manual del termostato nuevo porque falta algo y en la foto que has subido sólo se ve su contacto conmutado.
